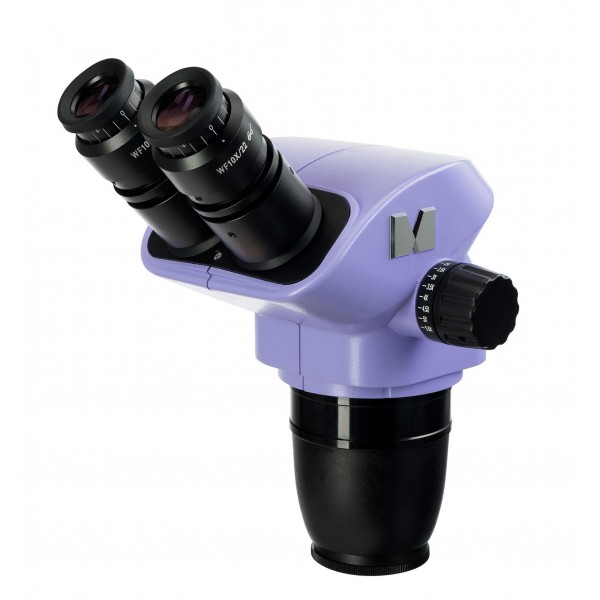

Оптическая голова используется в паре с универсальным штативом и механизмом фокусировки. Предназначена для наблюдения объемных объектов и деталей их структуры с сохранением виртуальной объемности и ясности рельефа поверхности.
Оптическая схема Грену обеспечивает высокую глубину резкости и хорошую объемность изображения за счет угла стереоскопичности 15 градусов. Оптическая голова увеличивает изображение объекта без потери пространственной ориентации.
Голова, установленная на универсальный штатив, может быть использована для реставрации, пайки, сборки, контроля качества и других подобных операций.
Визуальная насадка
Визуальная насадка бинокулярная, цифровая камера устанавливается в окулярный тубус вместо окуляра.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Трансфокатор
Объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Оптическая система формирует прямое (неперевернутое) объемное изображение. Дополнительные насадки на объектив изменяют диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Аксессуары
Для оптической головы разработана широкая линейка аксессуаров.
Окуляры и насадки на объектив расширяют диапазон увеличения микроскопа.
Цифровые камеры выводят изображение с микроскопа на монитор.
Калибровочные слайды применяются для измерения объектов, цена деления специальных слайдов для стереомикроскопов – 0,1 мм.
Кольцевой осветитель для бестеневого освещения рабочей области в отраженном свете.
Кольцевой осветитель с поляризатором уберет блики с изображения отполированных металлических поверхностей.
Кольцевой осветитель с включением по секторам и осветитель типа «гусиная шея» используются для тонкой настройки освещения рабочей зоны. Свет выставляется под выбранным углом, создаются необходимые для исследования светотени, освещенной остается нужная часть объекта исследования.
Универсальные штативы расширят рабочую зону, предоставят больше свободы в выборе положения оптической головы над рабочим местом.
Основные особенности:
- Бинокулярная визуальная насадка, цифровая камера устанавливается в окулярный тубус вместо окуляра
- Трансфокаторная система для плавного изменения увеличения без потери фокусировки; коэффициент трансфокации 8,4:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция и невысокая цена.
- Широкая линейка совместимых дополнительных аксессуаров
Комплектация:
- Оптическая голова – объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Окуляр 30х/8 мм (2 шт.)
- Насадка на объектив 0,5x
- Насадка на объектив 1,5x
- Насадка на объектив 2x
- Универсальный штатив с механизмом фокусировки
- Осветитель кольцевой
- Осветитель кольцевой с поляризационным фильтром
- Осветитель кольцевой с включением по секторам
- Осветитель типа «гусиная шея»
- Цифровая камера
- Калибровочный слайд
Технические характеристики |
Поле изображения | стереоскопическое |
Оптическая схема | Грену |
Посадочный диаметр под кронштейн, мм | 76 |
Увеличение микроскопа, крат | 6,5–55 базовая комплектация (*опция: 3,25–330) |
Визуальная насадка | бинокулярная |
Угол наклона визуальной насадки | 45° |
Межзрачковое расстояние, мм | 54–75 |
Посадочный диаметр окуляров, мм | 30 |
Диоптрийная коррекция | ±5D на каждом окуляре |
Окуляры, крат/поле, мм | 10x/22, удаленный зрачок (*опция: 10x/22 со шкалой, 15x/16, 20х/12, 25x/9, 30x/8) |
Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм | 0,65–5,5/105/33,8–4 (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,25–330/177, 47, 26/67,7–0,9) |
Коэффициент трансфокации | 8,4:1 |
Возможные насадки на объектив, крат | 0,5; 1,5; 2 |
|
