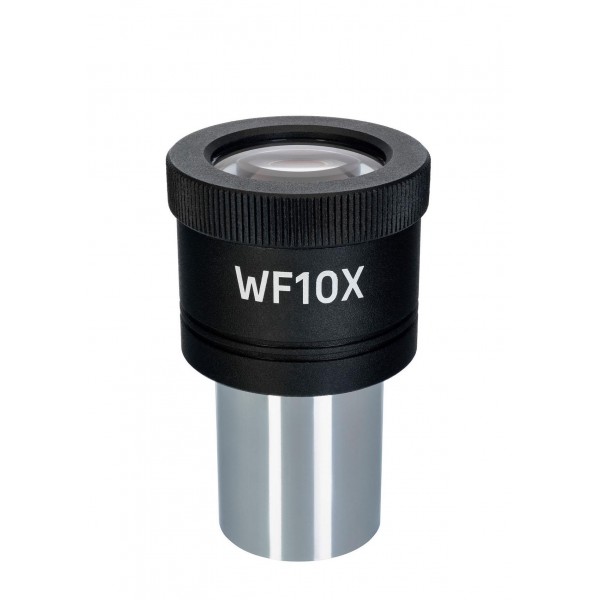

Окуляр MAGUS E10S 10х/20 мм со шкалой (D 23,2 мм)

Есть в наличии
Официальный дилер
Производитель: MAGUS Пожизненная гарантия
8990р.
Артикул: 83459

Окуляр MAGUS E10S разработан под стандарт окулярной трубки 23,2 мм. Это окуляр с увеличением 10х и шкалой измерения на полевой линзе. Шкала нужна для оценки размеров объектов или их структур. Градуирована с шагом в 0,1 мм, однако оценить истинные размеры объекта можно, откалибровав шкалу под характеристики увеличения конкретного объектива и рассчитав цену деления по формуле.

Как произвести измерения и расчет

Прежде всего определим цену деления шкалы в пересчете на кратность объектива. Для этого откалибруем окуляр. Расположите калибровочный слайд под объективом, сфокусируйтесь на него. Теперь нужно вращать окуляр, пока он не попадет в позицию, где шкала окуляра и шкала на калибровочном слайде станут параллельны друг другу. На объективах малой кратности оцениваем, сколько делений на шкале окуляра вошли в шкалу слайда; на объективах средней и большой кратности – наоборот. Это число нужно зафиксировать.

Следующий шаг – расчет цены деления под параметры конкретного объектива. Используйте формулу:

Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.

Значение для каждого объектива зафиксируйте.

Чтобы вычислить размер объекта, сосчитайте под микроскопом, сколько делений шкалы окуляра размещается между крайними точками объекта измерения. Затем это число умножайте на число, которое вы получили для заданного объектива. Результат – величина объекта.

Совместимость:

  • Микроскоп биологический MAGUS Bio 230B
  • Микроскоп биологический MAGUS Bio 230BL
  • Микроскоп биологический MAGUS Bio 230T
  • Микроскоп биологический MAGUS Bio 230TL
  • Микроскоп поляризационный MAGUS Pol 850
Технические характеристики
Материал линз оптическое стекло
Увеличение, крат 10
Диаметр поля зрения, мм 20
Диоптрийная коррекция нет
Цена деления шкалы, мм 0,1
Посадочный диаметр, мм 23,2
Материал корпуса медь
Вынос выходного зрачка, мм 10
Характеристики
Артикул83459
Гарантия0.5 лет
