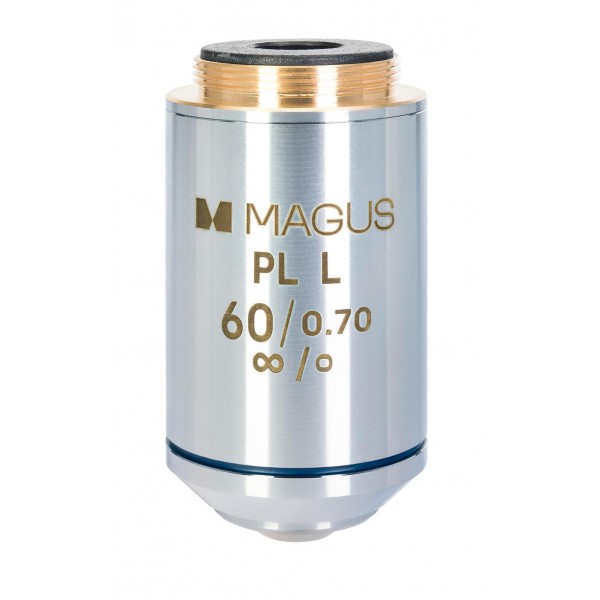

Планахроматический объектив для установки на металлографические микроскопы. Оптика объектива исправляет хроматические аберрации для красного и синего цветов и сферическую для зеленого. Планахромат отличается исправленной кривизной на 90% поверхности поля зрения, это значит, что поле зрения с адекватным отображением объекта будет широким. Наиболее явно это преимущество будет видно при работе на окулярах с полем зрения 22 мм. Окуляр 10х/22 мм сформирует поле зрения шириной 0,36 мм высокой степени плоскостности.
Для металлографических объективов характерно большое рабочее расстояние. Это нужно, чтобы при исследовании объектов с выраженным перепадом высоты не поцарапать линзу. Рабочее расстояние модели 60PLL – 2,08 мм. Парфокальная высота объектива – по стандарту DIN (45 мм). Устанавливается на микроскоп с тубусом «бесконечность», не требует покровного стекла.
Кратность объектива – 60х. Полезное увеличение микроскопа с установленным объективом 60PLL находится в промежутке от 350х до 700х. С меньшей кратностью не удастся разглядеть мелких деталей, а большая не даст новой информации. Получить полезное увеличение можно при комбинации объектива с окулярами от 5х до 15х. Модель объектива 60PLL имеет предел разрешения 0,39 мм.
Совместимость:
- Микроскоп металлографический MAGUS Metal 600
- Микроскоп металлографический MAGUS Metal 630
- Микроскоп металлографический MAGUS Metal 650
- Микроскоп металлографический инвертированный MAGUS Metal V700
Технические характеристики |
Материал линз | оптическое стекло |
Класс объектива по степени коррекции аберраций | планахромат |
Длина тубуса | бесконечность (∞) |
Метод контрастирования | светлое поле |
Увеличение, крат | 60 |
Апертура | 0,70 |
Рабочее расстояние, мм | 2,08 |
Парфокальное расстояние, мм | 45 |
Толщина покровного стекла, мм | без покровного стекла |
Пружинящая оправа | есть |
Иммерсия | нет |
Материал корпуса | медь |
|
