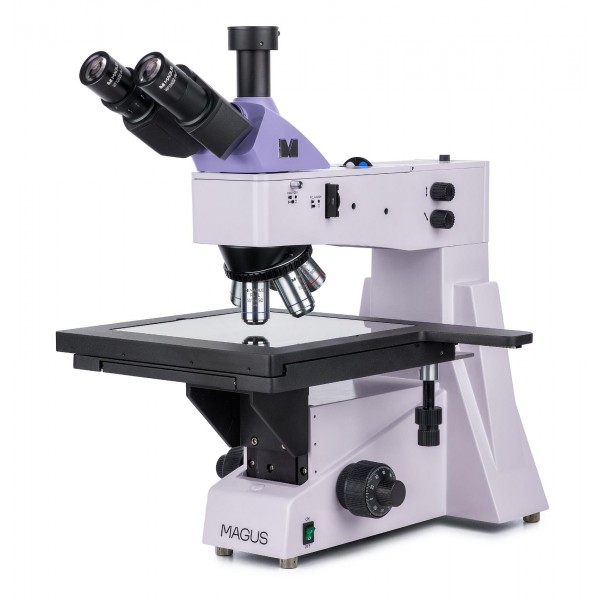

Металлографический микроскоп MAGUS Metal 650 BD предназначен для работы в светлом и темном поле в отраженном свете, а также в поляризованном свете. Он применяется для инспектирования поверхностей интегральных схем, печатных плат, изделий прецизионного формования, фотошаблонов и других широких и протяженных объектов. Оснащен большим предметным столиком и механизмом тонкой фокусировки, шаг которой составляет всего 0,7 мкм. Микроскоп удобен при работе с габаритными объектами на высоких увеличениях. Он востребован в лабораториях по контролю качества, в научных и исследовательских центрах, на кафедрах высших учебных заведений.
Оптическая схема
Микроскоп оснащен тринокулярной визуальной насадкой, отдельный оптический тубус которой предназначен для установки цифровой камеры (приобретается отдельно). Переключением делителя светового потока свет перенаправляется полностью или в окуляры, или в сторону камеры. Наличие диоптрийной подвижки на левом окулярном тубусе упрощает подстройку оптики под особенности зрения пользователя.
Благодаря планахроматическим объективам формируется четкое и контрастное изображение с хорошей прорисовкой мелких деталей. В комплекте идет 5 окуляров– все их можно одновременно установить в револьверное устройство. Они разработаны для работы в светлом и темном поле, на это указывает маркировка BD. При необходимости один из базовых объективов снимается, и на его место устанавливается дополнительный. Увеличение «из коробки» составляет от 50 до 800 крат. Так как револьвер повернут «от наблюдателя», используемый объектив хорошо виден во время работы.
Система освещения
Источник света – галогенная лампа мощностью 50 Вт, с питанием от сети переменного тока. Она светит в «теплом» спектре, приятном для глаз, поэтому длительная работа с микроскопом не вызывает усталости. Благодаря повышенной мощности работа в темном поле более комфортна и информативна. Яркость освещения регулируется. В систему освещения также входят светофильтры, две диафрагмы (апертурная и полевая), встроенный анализатор и съемный поляризатор, устройство для работы по темнопольному методу. Система обеспечивает комфортную работу при использовании метода Кёлера и во всех поддерживаемых методах контраста. Источник света и диафрагмы центрируются.
Механика
На микроскопе установлен большой предметный столик: его размер составляет 280x270 мм, а диапазон перемещения по осям X и Y – 204 мм. Рукоятки фокусировки расположены коаксиально в нижней части корпуса, поэтому руки можно не держать на весу во время работы. У грубой фокусировки есть блокиратор и настройка жесткости хода, а тонкая фокусировка может выполняться с шагом 0,7 мкм.
Аксессуары
Линейка совместимых с микроскопом аксессуаров включает: объективы с увеличенным рабочим расстоянием (с маркировкой BD), окуляры, цифровые камеры, калибровочные слайды.
Основные особенности:
Комплектация:
Поставляются по дополнительному заказу:
| Характеристики | |
| Артикул | 82901 |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Гарантия | 5 лет |
| Диаметр окулярной трубки, мм | 30 |
| Диапазон перемещения предметного столика, мм | 204/204 |
| Диапазон рабочих температур, °С | 5...+35 |
| Диафрагма | встроенные апертурная и полевая |
| Дополнительно | встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля |
| Источник питания | 220±22 В, 50 Гц, сеть переменного тока |
| Межзрачковое расстояние, мм | 48 — 75 |
| Метод исследования | светлое поле, темное поле, поляризация |
| Назначение | металлографические |
| Насадка | Зидентопф |
| Объективы | планахроматические, скорректированные на бесконечность PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD, PL L80x/0,80 BD; парфокальная высота 45 мм (*опция PL L40х/0,60 BD, PL L60x/0,70 BD, PL L100х/0,85 BD (сухой)) |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Подсветка | галогенная |
| Предметный столик, мм | 280x270 |
| Рабочее расстояние, мм | 9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х) |
| Расположение подсветки | верхняя |
| Револьверное устройство | на 5 объективов |
| Регулировка яркости | ✓ |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Тип | световые/оптические, металлографические |
| Тип лампы подсветки | 12 В / 50 Вт |
| Тип насадки | тринокулярная |
| Увеличение, крат | 50-800 |
| Угол наклона окулярной насадки | 30° |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Фокусировка | коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм) |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
