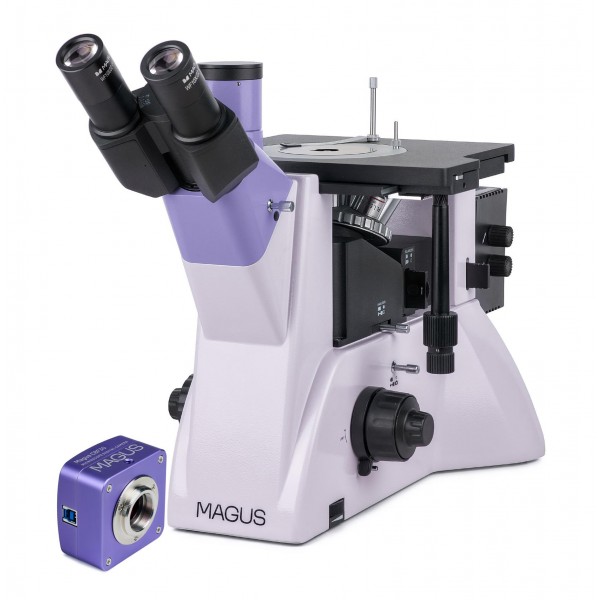

Микроскоп металлографический инвертированный цифровой MAGUS Metal VD700

Есть в наличии
Официальный дилер
Производитель: MAGUS Пожизненная гарантия
499990р.
Артикул: 83036
Число мегапикселей6.3
Увеличение, крат50-1000
Расположение подсветкинижняя
Метод исследованиясветлое поле, поляризация
Назначениеметаллографические

Микроскоп предназначается для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.
На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля и простой поляризации.
Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Цифровая камера
Цифровая камера MAGUS CBF30 разработана для работы по методу светлого поля.
Камера оснащена сенсором 6,3 Мпикс и формирует реалистичное изображение в разрешении 3072x2048 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 59 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. При необходимости разрешение можно уменьшить до 1536x1024 пикс.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Визуальная насадка
Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.
Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

Револьверное устройство
Револьвер на 5 объективов установлен на штатив под столиком.

Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого поля.
Для работы по методу темного поля, выбирайте MAGUS Metal V700 BD.

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки.

Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.

Источник света
В фонаре стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света
Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям.
Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается.
Набор светофильтров поможет правильно настроить цветопередачу.

Аксессуары
Дополнительные аксессуары усиливают технические характеристики микроскопа. Окуляры и объективы расширяют диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные слайды помогут провести измерения объектов.

Основные особенности микроскопа:

  • Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
  • Тринокулярная визуальная насадка с возможностью изменения высоты взора
  • Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
  • Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения
  • Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, устройство простой поляризации
  • Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
  • Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
  • Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

  • Для работы в светлом поле на объективах 4х, 10х, 20х и 40х
  • Разрешение 6,3 Мпикс: при работе с объективами малого увеличения камера позволит различить больше мелких деталей
  • 59 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
  • Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
  • Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
  • Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Комплектация:

  • Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
  • Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
  • Фонарь лампы
  • Тринокулярная визуальная насадка
  • Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
  • Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
  • Адаптер C-mount 1х
  • Ключ-шестигранник
  • Сетевой шнур питания для микроскопа
  • Пылезащитный чехол
  • Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

  • Окуляр 10х/22 мм со шкалой
  • Окуляр 12,5x/14 мм (2 шт.)
  • Окуляр 15х/15 мм (2 шт.)
  • Окуляр 20х/12 мм (2 шт.)
  • Окуляр 25х/9 мм (2 шт.)
  • Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
  • Калибровочный слайд
Характеристики
Число мегапикселей6.3
Артикул83036
Возможность записи видеоесть
ВыходUSB 3.0, 5 Гб/с
Гарантия5 лет
Диаметр окулярной трубки, мм30
Диапазон перемещения предметного столика, мм30/30
Диапазон рабочих температур, °С5...+35
Диафрагмавстроенные апертурная и полевая
Дополнительносъемные анализатор и поляризатор
Источник питания220±22 В, 50 Гц, сеть переменного тока
Источник питания камерыпостоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье
Контроль экспозицииручной, автоматический
Корпусцельнолитой алюминиевый
Максимальное разрешение, пикс3072x2048
Межзрачковое расстояние, мм48 — 75
Место установкиканал визуализации, окулярный тубус вместо окуляра
Метод исследованиясветлое поле, поляризация
Назначениеметаллографические
НасадкаЗидентопф с возможностью разворота на 180°
Объективыпланахроматические, скорректированные на бесконечность PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (сухой); парфокальная высота 45 мм (*опция PL L40x/0,60, PL L60x/0,70, PL L80x/0,80)
Окуляры10x/22, удаленный зрачок 10 мм (*опция 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм)
Подсветкагалогенная
Предметный столик, мм242x200
Программное обеспечениеMAGUS View
Программные возможностиразмер изображения, яркость, время выдержки
Рабочее расстояние, мм26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х)
Размер пикселя, мкм2.4x2.4
Расположение подсветкинижняя
Револьверное устройствона 5 объективов
Светофильтрызеленый, голубой, желтый, матовый
Системные требованияWindows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше
Спектральный диапазон, нм380–650 (встроенный ИК–фильтр)
Типсветовые/оптические, цифровые, металлографические
Тип затвораERS (электронный скользящий затвор)
Тип крепленияC-mount
Тип лампы подсветки12 В / 30 Вт
Тип насадкитринокулярная
Увеличение, крат50-1000
Угол наклона окулярной насадки45°
Уровень пользователядля опытных, для профессионалов
Уровень сложности сборки и настройкисложно
Фокусировкакоаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)
Чехол/кейс/сумка в комплектечехол пылезащитный
