0р.
Ожидаем поставку: дата неизвестна

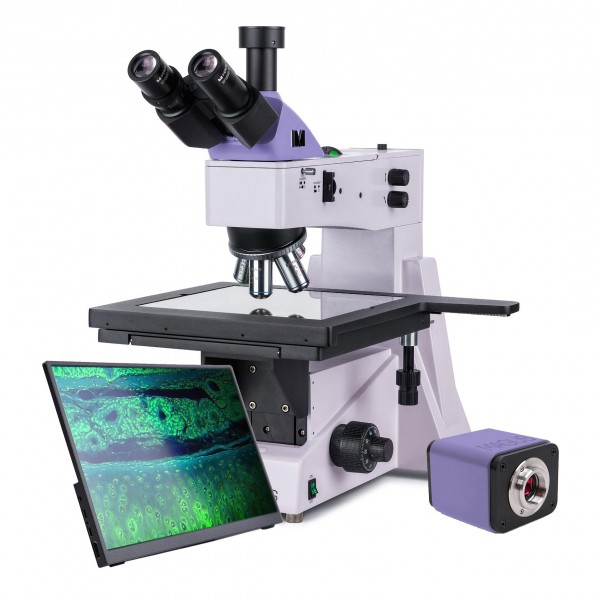

Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.
Цифровая камера
Цифровая камера MAGUS CHD20 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс). Она обладает высокой светочувствительностью, подходит для работы в свете люминесценции. Благодаря использованию мозаичных фильтров основных цветов R, G и B отсутствует смазывание и снижен темновой ток.
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Дополнительный интерфейс USB 2.0 предназначен для подключения камеры к компьютеру.
Видеозапись ведется с частотой 60 или 50 кадров в секунду в зависимости от интерфейса подключения.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.
Монитор
Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.
Визуальная насадка
Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.
Револьверное устройство
Револьвер на 5 объективов. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.
Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле.
Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.
Тонкая фокусировка производится с шагом 0,7 мкм. Упрощается наводка на резкость на большом увеличении.
Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Инспекционный столик размером 280x270 мм с диапазоном перемещения 204 мм по обеим осям повышает удобство работы с протяженными и широкими объектами.
Источник света
В осветителе отраженного света стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.
Осветительная система отраженного света
Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.
Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.
Основные особенности микроскопа:
Основные особенности камеры:
Комплектация:
Поставляются по дополнительному заказу:
| Характеристики | |
| Число мегапикселей | 2 |
| Артикул | 83033 |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Возможность записи видео | ✓ |
| Возможность подключения другого оборудования | мышь (USB), флеш-накопитель (USB) |
| Гарантия | 5 лет |
| Диаметр окулярной трубки, мм | 30 |
| Диапазон перемещения предметного столика, мм | 204/204 |
| Диапазон рабочих температур, °С | -15...+55 |
| Диафрагма | встроенные апертурная и полевая |
| Дополнительно | встроенный анализатор и съемный поляризатор |
| Источник питания | переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
| Источник питания камеры | адаптер постоянного тока 12В, 1А |
| Корпус | цельнолитой алюминиевый |
| Максимальное разрешение, пикс | 1920x1080 |
| Межзрачковое расстояние, мм | 48 — 75 |
| Место установки | канал визуализации, окулярный тубус вместо окуляра |
| Метод исследования | светлое поле, поляризация |
| Назначение | металлографические |
| Насадка | Зидентопф |
| Объективы | планахроматические, скорректированные на бесконечность PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; парфокальная высота 45 мм (*опция PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (сухой)) |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Подсветка | галогенная |
| Предметный столик, мм | 280x270 |
| Программное обеспечение | HDMI встроенное; USB MAGUS View |
| Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) |
| Размер пикселя, мкм | 3.75x3.75 |
| Расположение подсветки | верхняя |
| Револьверное устройство | на 5 объективов |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) |
| Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) |
| Тип | световые/оптические, цифровые, металлографические |
| Тип затвора | ERS (электронный скользящий затвор) |
| Тип крепления | C-mount |
| Тип лампы подсветки | 12 В / 30 Вт |
| Тип насадки | тринокулярная |
| Увеличение, крат | 50-800 |
| Угол наклона окулярной насадки | 30° |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Фокусировка | коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм) |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
